Núdzový vypínač CAT200-DC + solenoidový ventil

Podrobný popis

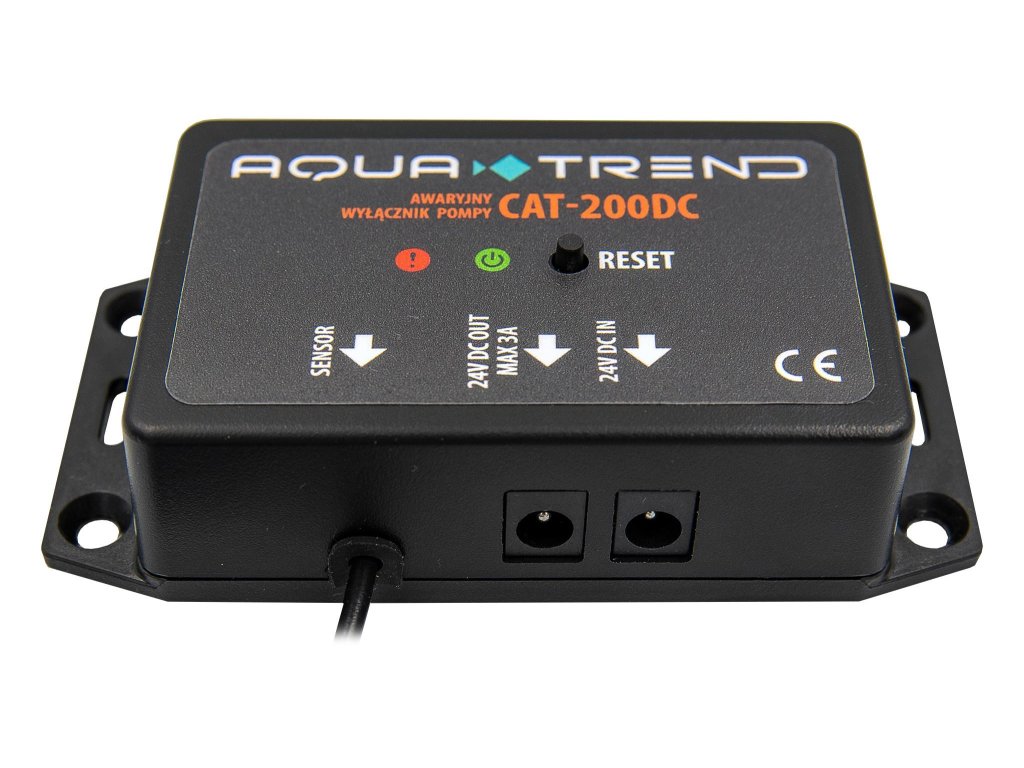

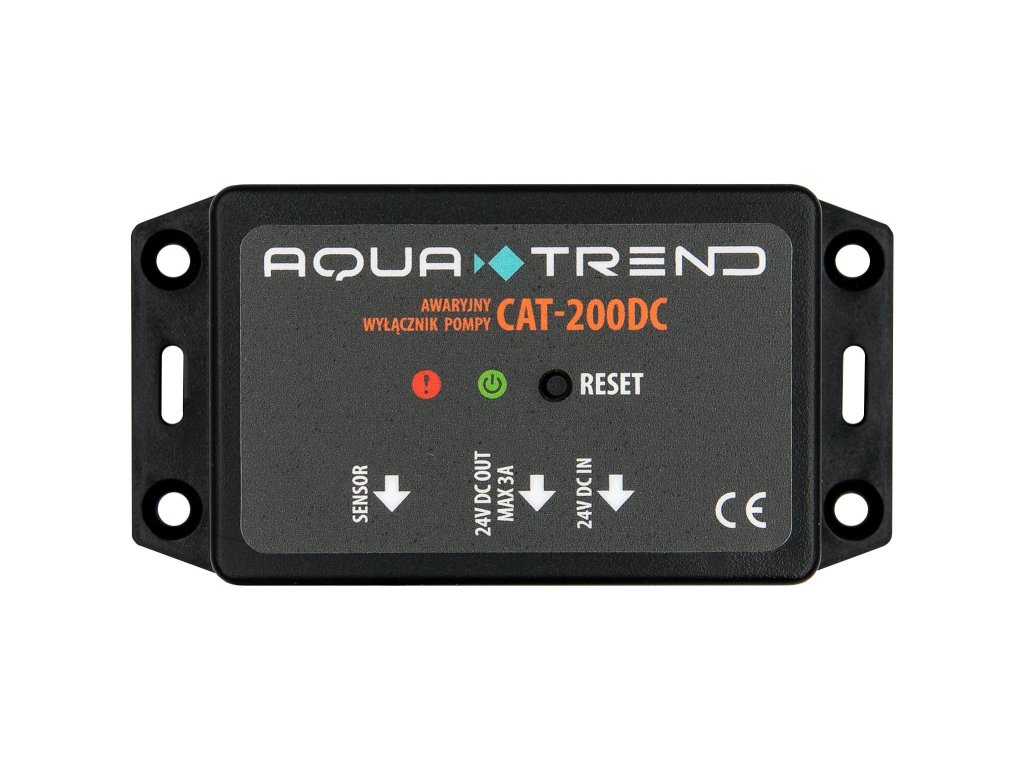

CAT-200DC  je zariadenie určené na použitie v akváriách a slúži na monitorovanie prevádzky čerpadla alebo solenoidového ventilu napájaného 24 V jednosmerným prúdom. Zariadenie je navrhnuté tak, aby vyplo čerpadlo alebo solenoidový ventil, ktorý monitoruje, keď je aktivovaný snímač hladiny kvapaliny (keď je detekovaná špecifická hladina kvapaliny).

Aplikácia

CAT  -200DC  sa dá použiť rôznymi spôsobmi, tri najbežnejšie aplikácie sú opísané nižšie.

1. Monitorovanie solenoidového ventilu počas procesu zberu vody RO (z filtra s reverznou osmózou). V tejto aplikácii zariadenie monitoruje činnosť solenoidového ventilu, ktorý otvára prietok vody do filtra RO. Senzor detekcie vody je nainštalovaný na stene (vonkajšej) nádrže, do ktorej sa zberá voda RO, vo výške zodpovedajúcej maximálnej hladine, po ktorú sa má nádrž naplniť. V tejto aplikácii zariadenie vypne solenoidový ventil, keď sa aktivuje detekčný senzor, čím sa preruší proces plnenia nádrže. Aktivácia senzora tiež spustí zvukový a vizuálny alarm.
2. Monitorovanie prevádzky odpeňovača bielkovín. V tejto aplikácii zariadenie monitoruje čerpadlo odpeňovača a chráni ho pred pretečením. Detekčný senzor je nainštalovaný na nádobke odpeňovača (vonku) vo výške, ktorá indikuje maximálnu úroveň produkcie. V tejto aplikácii senzor detekuje stúpajúcu hladinu produkcie v nádobke odpeňovača a vypne čerpadlo, čím zabráni pretečeniu a kontaminácii vody v akváriu. Užitočnou funkciou zariadenia CAT-200DC v tejto aplikácii je oneskorenie spustenia čerpadla. Každé oneskorenie zapnutia spôsobuje približne 5-minútové oneskorenie spustenia čerpadla odpeňovača bielkovín; vo väčšine akváriových systémov je to čas potrebný na stabilizáciu hladiny vody.
3. Monitorovanie hladiny vody v akváriu. V tejto aplikácii  zariadenie CAT-200DC   chráni obehové čerpadlo akvária v prípade upchatého odtokového potrubia. Senzor detekcie kvapaliny nainštalovaný na vonkajšej strane skla akvária, tesne na hornom okraji, po detekcii nadmernej hladiny vody spustí  zariadenie CAT-200DC na vypnutie obehového čerpadla DC  , čím chráni systém pred pretečením.

Technické údaje.

- napájacie napätie 24VDC
- maximálne zaťaženie výstupného konektora 24VDC 3A
- solenoidový ventil 24VDC 500mA
- hmotnosť 95g
- rozmery: 110x57x27mm
- detekcia senzora 1-14mm
- trieda krytia: IP30
